吴桥县石墨吸收器双相防腐，河南中氟石墨设备厂家在生产设计石墨吸收器设备的过程中，秉承环保理念，从客户的实际利益出发，在制作中采用多块园形截面的圆柱型浸渍石墨块，石墨块之间用O形圈密封，在设计方面，把石墨块安置在钢制圆筒壳体内，在石墨块上有许多平行于轴线和垂直于轴线径向的圆孔流道，其中，径向流道位于各轴向流道的间隔中间而不相通。一种介质沿轴向流道流动，而另一种介质沿径向流道内外或两侧折流流动。在每个块体的端面上，有环形密封面，其上装O形密封圈，用以从块体端面外或内外两圆周，将轴向流道加以密封。
具体的设计制作中，石墨吸收器端面上两个密封面中间的面积加工成凹形的环槽（在此面积上，被径向孔道的等分隔开的若干扇形面上排列轴向孔道，在操作中，介质由每个块体的轴向流道进人湍流室时，增强了湍流作用，河南中氟石墨吸收器的全部石墨块装在组合的金属壳体内，其上下部分分别装设浸渍石墨集流分配盖，兼作被处理介质的进口和出口，在石墨块上，可大限度地布置介质孔道，提高了石墨材料的体积利用率。

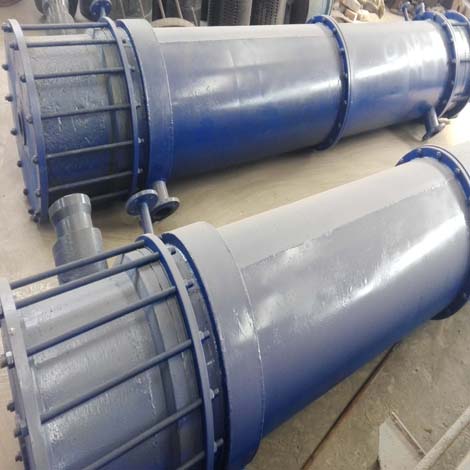

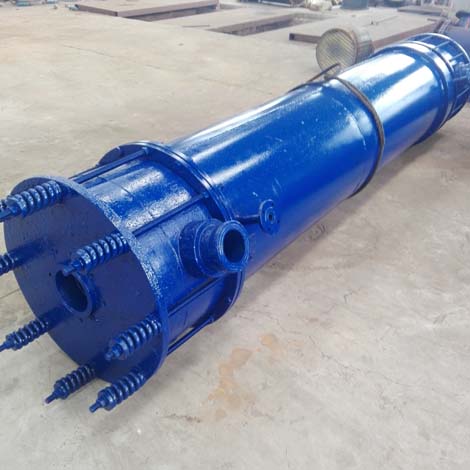

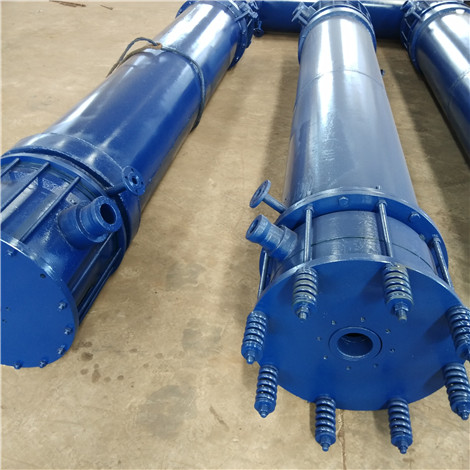

吴桥县石墨吸收器双相防腐，在每个块体的端面上，有环形密封面，其上装O形密封圈，用以从块体端面外或内外两圆周，将轴向流道加以密封。端面上两个密封面中间的面积加工成凹形的环槽（在此面积上，被径向孔道的等分隔开的若干扇形面上排列轴向孔道）。组装后，两石墨吸收器块之间的凹形环槽组成一个湍流室。介质由每个块体的轴向流道进人湍流室时，增强了湍流作用。石墨块装在圆筒壳体内，其上下部分分别装设浸渍石墨集流分配盖，兼作被处理介质的进口和出口。全部石墨块系统装在组合的金属壳体内，每相间隔两件石墨块的连接处有环形外折流板。与外折流板相邻的块体之间中心管处，设置内折流板。石墨吸收器器壳体外面用长螺栓拉紧，借上下金属盖板压紧力，将上下石墨集流分配盖、石墨块组装为一体。
